Od 3D skenu k výrobě – možnosti zpětné analýzy
Na první pohled může pojem zpětné analýzy, nebo také reverzního inženýrství, vyvolávat představu kopírování cizích výrobků. Ve skutečnosti jde ale o jednu z nejprogresivnějších disciplín současného průmyslového inženýrství, která propojuje digitální technologie, materiálové inženýrství, metrologii i moderní výrobu. Jejím cílem není vytvářet kopie, ale porozumět konstrukci existujících výrobků, obnovit technickou dokumentaci, prodloužit životnost zařízení nebo vytvořit základ pro jejich modernizaci.
V době, kdy průmysl čelí rostoucím nárokům na efektivitu, udržitelnost a odolnost dodavatelských řetězců, se zpětná analýza stává důležitým nástrojem napříč mnoha odvětvími. Pomáhá totiž firmám zachovat provozuschopnost výrobních zařízení, digitalizovat historické konstrukce, zrychlit vývoj nových produktů i snižovat náklady na údržbu. S rozvojem 3D skenování, umělé inteligence a konceptů Průmyslu 4.0 její význam každoročně roste.
„Zpětná analýza dnes není jen nástrojem pro obnovu technické dokumentace. Stává se klíčovou součástí digitální transformace průmyslu. Díky kombinaci 3D skenování, průmyslové počítačové tomografie a datové analýzy dokážeme zachytit nejen vnější tvar, ale také skrytou vnitřní konstrukci a skutečný stav výrobku. Moderní robotické systémy pomáhají tímto způsobem analyzovat i velmi rozměrné objekty, například letecké konstrukce, přímo na místě a bez nutnosti jejich rozřezání, poškození nebo rozsáhlé demontáže. Analyzovaný objekt tak zůstává beze změny, zatímco získaná digitální data lze dále využít při vývoji, kontrole, údržbě nebo výrobě,“ říká David Malančuk, Chief Commercial Officer společnosti Radalytica.
Od hotového výrobku zpět k digitálnímu modelu
Na rozdíl od klasického vývoje, kdy vzniká produkt od prvotního návrhu až po sériovou výrobu, postupuje zpětná analýza opačným směrem. Inženýři analyzují již existující součástku nebo zařízení, zkoumají její geometrii, materiálové vlastnosti i způsob výroby a vytvářejí přesný digitální model.

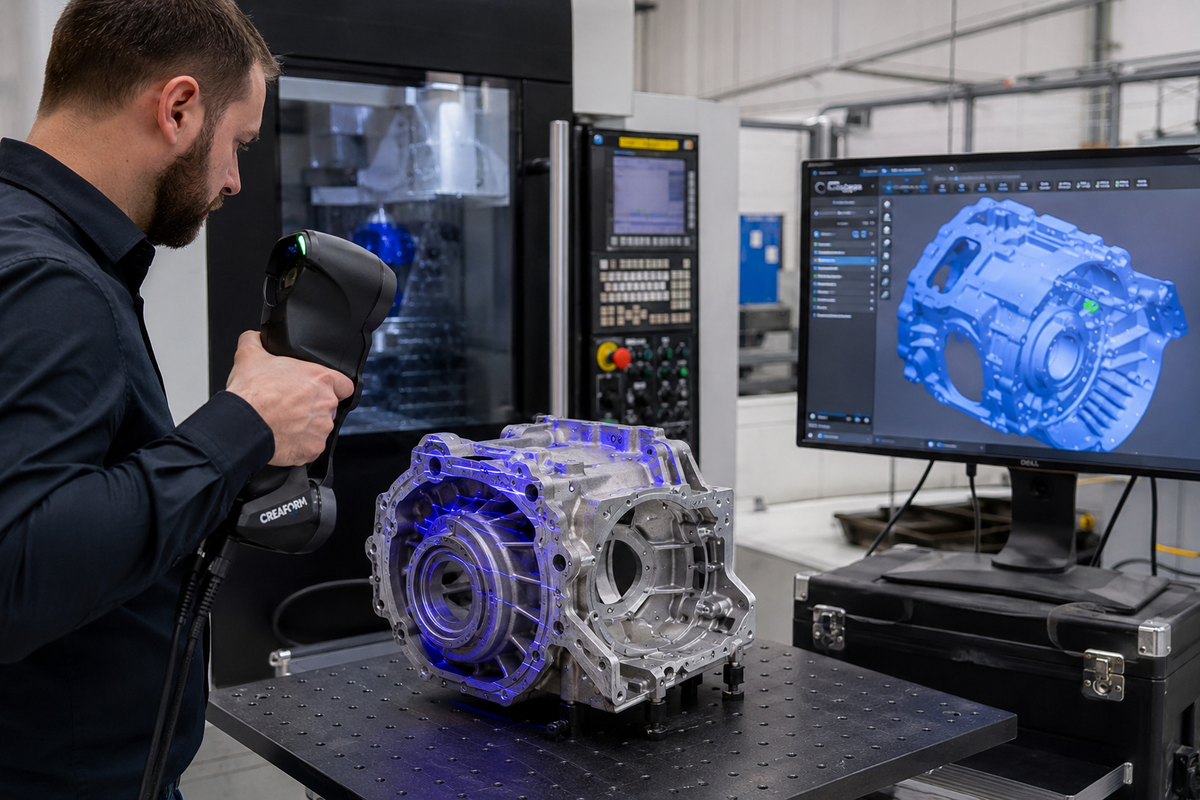

Využívá se při tom kombinace optického 3D skenování, průmyslové počítačové tomografie, souřadnicových měřicích strojů, materiálových analýz, CAD modelování nebo numerických simulací. Výsledkem tak není pouze přesná digitální kopie výrobku, ale často i úplná technická dokumentace, která umožňuje výrobu náhradních dílů, konstrukční úpravy nebo další vývoj.
Právě digitalizace fyzických objektů dnes představuje jeden ze základních kamenů moderního průmyslu. Umožňuje nejen archivaci technických dat, ale také vytváření tzv. digitálních dvojčat, která nacházejí uplatnění při simulacích, plánování údržby nebo optimalizaci výroby.
V praxi však proces zpětné analýzy nekončí vytvořením digitálního modelu. Na jeho základě vznikají ověřovací prototypy, které procházejí mnoha dalšími zkouškami. Zpětná analýza tak představuje systematický proces zkoumání, ověřování a hlavně technického zdokonalování produktu.
Kde se tato metoda nejčastěji využívá
Nejrozšířenější využití nachází zpětná analýza ve strojírenství. Výrobní podniky po celém světě často provozují zařízení stará několik desítek let, jejichž výrobci již ukončili činnost nebo přestali vyrábět náhradní díly. Původní výkresová dokumentace bývá ztracená nebo neúplná a jedinou možností je analyzovat samotnou součástku.
Pomocí moderních měřicích metod lze během krátké doby vytvořit přesný CAD (Computer-Aided Design) model, připravit výrobní dokumentaci a následně komponent vyrobit pomocí CNC (Computer Numerical Control) obrábění nebo dalších technologií, kdy je výroba řízena počítačem na základě předem naprogramovaného kódu. To umožňuje vyrábět díly s extrémní přesností a opakovatelností. V mnoha případech navíc nejde pouze o věrnou reprodukci původního dílu. Konstrukční týmy mohou využít nové materiály, modernější výrobní postupy nebo upravit geometrii tak, aby výsledná součást dosahovala vyšší životnosti, lepších mechanických vlastností nebo nižší hmotnosti. Tato metoda se tak stává ekonomicky zajímavou alternativou k nákladné výměně celých výrobních zařízení.
Od historických vozů po vývoj nové generace komponent
Významnou roli hraje reverzní inženýrství také v automobilovém průmyslu. Zatímco veřejnost si jeho využití spojuje především s renovací veteránů, skutečný rozsah je mnohem širší. Výrobci i dodavatelé automobilových komponent využívají digitální skenování při vývoji kompatibilních dílů, ověřování rozměrové přesnosti nebo při optimalizaci konstrukčních řešení. Zpětná analýza umožňuje porovnávat různé konstrukční varianty, analyzovat opotřebení součástí po dlouhodobém provozu nebo urychlit vývoj nových výrobků.
Stejnou technologii využívají restaurátoři historických automobilů, kteří díky ní dokážou vyrobit komponenty, jež se nevyrábějí již desítky let, aniž by bylo nutné zasahovat do originálních dílů.
Obranný průmysl aneb když technika slouží desítky let
Jedním z dalších odvětví, kde má tato metoda mimořádný význam, je obranný průmysl. Na rozdíl od běžných spotřebních výrobků bývá životní cyklus vojenské techniky mimořádně dlouhý. Mnohé systémy zůstávají ve službě několik desetiletí, přestože jejich původní výrobci již neposkytují technickou podporu nebo výrobu náhradních dílů ukončili.
V obranném průmyslu je dlouhodobá provozuschopnost techniky zásadní. Zpětná analýza představuje jednu z cest, jak obnovit výrobní dokumentaci, zajistit dostupnost náhradních dílů nebo modernizovat starší systémy při zachování jejich provozních vlastností. V kombinaci s moderními výrobními technologiemi pomáhá zvyšovat soběstačnost i flexibilitu průmyslu v situacích, kdy původní dodavatelské řetězce již neexistují nebo nejsou dostupné.
V tomto odvětví je navíc nezbytnou součástí celého procesu důkladná validační fáze. Ověřovací série procházejí rozsáhlými metrologickými, materiálovými i funkčními zkouškami vždy několika prototypů, jejichž cílem je potvrdit požadované technické, výkonové a bezpečnostní parametry. Na základě výsledků testování jsou optimalizovány výrobní postupy a stanovena finální konfigurace pro sériovou výrobu. Tento přístup zajišťuje vysokou úroveň kvality, spolehlivosti a dlouhodobé provozní životnosti výsledných komponent.
Zpětná analýza nekončí u mechaniky
Přestože je nejčastěji spojována s kovovými součástkami a výrobními technologiemi, významnou roli hraje také ve světě softwaru. V oblasti kybernetické bezpečnosti umožňuje analyzovat programy nebo škodlivý kód bez přístupu ke zdrojovým souborům. Bezpečnostní specialisté díky tomu dokážou pochopit způsob fungování malwaru, identifikovat zranitelnosti nebo navrhnout účinná bezpečnostní opatření. Právě reverzní analýza stojí za vývojem mnoha antivirových technologií i bezpečnostních aktualizací.
Součást digitální transformace průmyslu
Rozvoj reverzního inženýrství úzce souvisí s nástupem digitalizace výroby. Stále více podniků vytváří digitální dvojčata svých výrobků nebo výrobních zařízení, která umožňují simulovat jejich chování, plánovat údržbu nebo optimalizovat výrobní procesy ještě před samotnou realizací.
Tato metoda tedy představuje jednu z cest, jak taková digitální data získat i u výrobků, které vznikly dávno před nástupem moderních CAD systémů. Právě proto se stále častěji propojuje s automatizací, robotikou, pokročilou metrologií i umělou inteligencí.
Kde končí technologie a začíná právo?
Přestože je zpětná analýza běžnou technickou disciplínou, její využití podléhá právním pravidlům. Samotná analýza výrobku není obecně nezákonná, vždy je však nutné respektovat předpisy upravující ochranu duševního vlastnictví, patentové právo, autorské právo, obchodní tajemství i smluvní závazky.
V praxi bývá zpětná analýza využívána při opravách, údržbě, analýze výrobků, výzkumu nebo zajištění interoperability systémů, pokud jsou splněny příslušné právní podmínky. Patentová ochrana může po dobu své platnosti omezovat výrobu nebo komerční využití chráněných technických řešení a obdobně mohou určité limity vyplývat ze smluvních ujednání nebo ochrany obchodního tajemství.
„Reverzní inženýrství samo o sobě nepředstavuje žádnou právní šedou zónu. Jde o běžně využívaný technický postup. V každém konkrétním případě je ale potřeba ověřit, zda je jeho využití přípustné a jaké právní limity se na něj vztahují. Nejčastěji je potřeba posoudit, zda analyzovaný výrobek není chráněn například patentem, užitným nebo průmyslovým vzorem. V takovém případě může být byznysové využití výsledku získaného reverzním inženýrstvím velmi omezené, i tak ale může mít použití pro interní potřeby a interní výzkum. Omezení často vyplývají i ze smluvních ujednání, protože závazek neprovádět reverzní inženýrství nebo analýzy bývá často zahrnutý v podmínkách softwaru pod smluvní pokutou. A pokud chce firma výsledky reverzního inženýrství dále komerčně využívat, je vhodné posoudit i pravidla nekalé soutěže, aby firma na produktu konkurence neoprávněně netěžila,“ říká Karolína Houžvičková, advokátka a vedoucí IP/IT týmu z advokátní kanceláře eLegal.
Technologie budoucnosti
Dnes tato metoda představuje mnohem víc než pouhé obnovení ztracené dokumentace. Stává se důležitým nástrojem moderního průmyslu, který propojuje digitalizaci, inovace a efektivní správu životního cyklu výrobků.
Pomáhá prodlužovat životnost technologií, zvyšovat soběstačnost průmyslových podniků, snižovat výrobní náklady i urychlovat vývoj nových produktů. Díky tomu nachází uplatnění ve strojírenství, automobilovém průmyslu, obraně, energetice, zdravotnictví i informačních technologiích.
S dalším rozvojem 3D skenování, výpočetní techniky a umělé inteligence bude význam zpětné analýzy nadále růst. Z technologie určené původně především k obnově technické dokumentace se postupně stává jeden z důležitých pilířů digitální transformace průmyslu i celé moderní ekonomiky.
